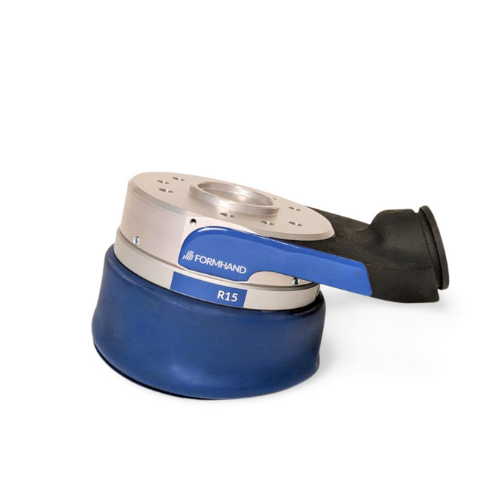

FH-R15 - der modulare Allrounder

Der FH-R15 ist ein vielseitiges Greifmodul für das flexible Handhaben unterschiedlicher Bauteile. Sein formadaptives, granulatgefülltes Greifkissen mit 150 mm Durchmesser passt sich selbstständig an die Oberflächengeometrie des Werkstücks an und ermöglicht ein flächiges, robustes und zugleich schonendes Greifen.

Mit einer dynamischen Greifkraft von bis zu 8 kg eignet sich der FH-R15 für ein breites Spektrum an Bauteilen – vom Dachziegel bis zum Kotflügel. Dabei kann er sowohl empfindliche Bauteile schonend als auch schwerere Bauteile sicher handhaben.

Passt der FH-R15 nicht zu Ihrer Anwendung? Schauen Sie gerne unsere anderen FORMHAND-Module an.


Anschlussträger & Kissenpaket

Modularer Aufbau. Individuell konfigurierbar.

Ein FORMHAND Modul besteht aus zwei zentralen Komponenten: Anschlussträger und Kissenpaket. Beide Komponenten können passend zur jeweiligen Anwendung ausgewählt und konfiguriert werden. Für die Vakuumerzeugung stehen zwei Varianten zur Verfügung:
  • FORMHAND Saugmodul: für Anwendungen mit Leckage, beispielsweise bei porösen, unebenen oder durchlässigen Werkstücken
  • Ejektor: für sicher abdichtende Oberflächen
Für beide Varianten stehen passende Anschlussträger zur Verfügung.

Das granulatgefüllte Kissenpaket ist das Herzstück des Greifers. Es lässt sich mit wenigen Handgriffen austauschen und kann je nach Anwendung mit unterschiedlichen Materialien und Ausführungen konfiguriert werden – beispielsweise für verschiedene Temperaturbereiche oder für den direkten Lebensmittelkontakt. So lässt sich jedes Formhand Modul gezielt auf unterschiedliche Anforderungen und Werkstücke abstimmen.

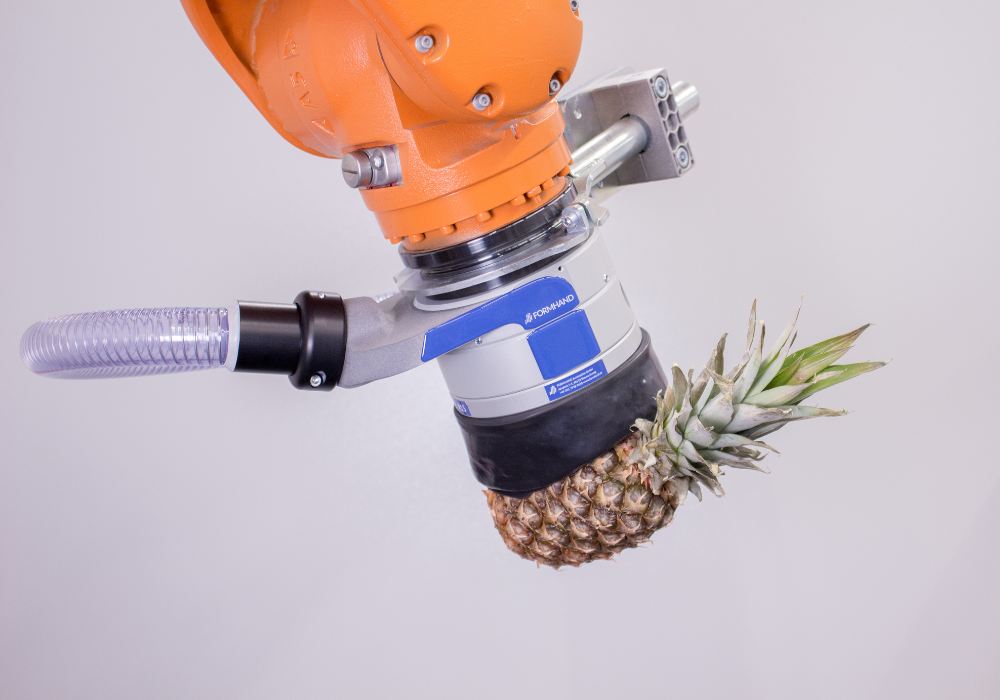

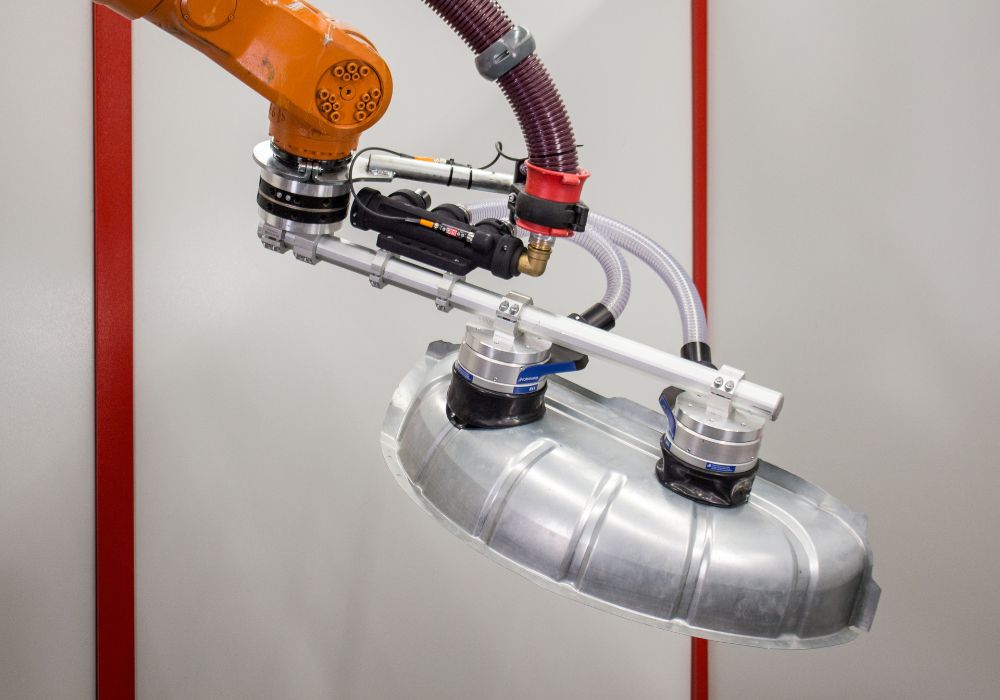

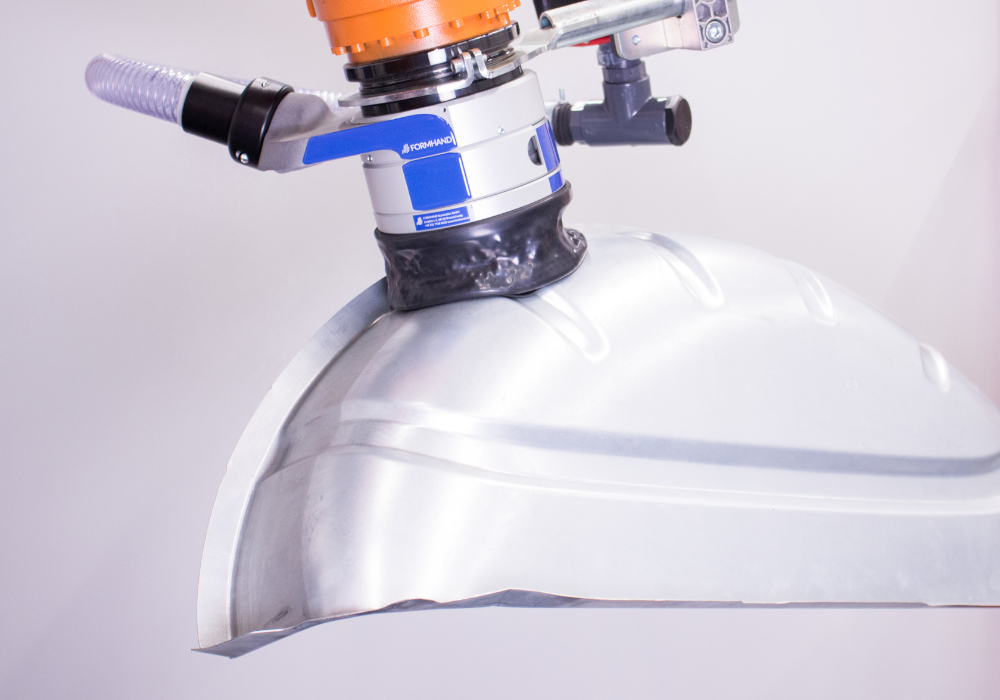

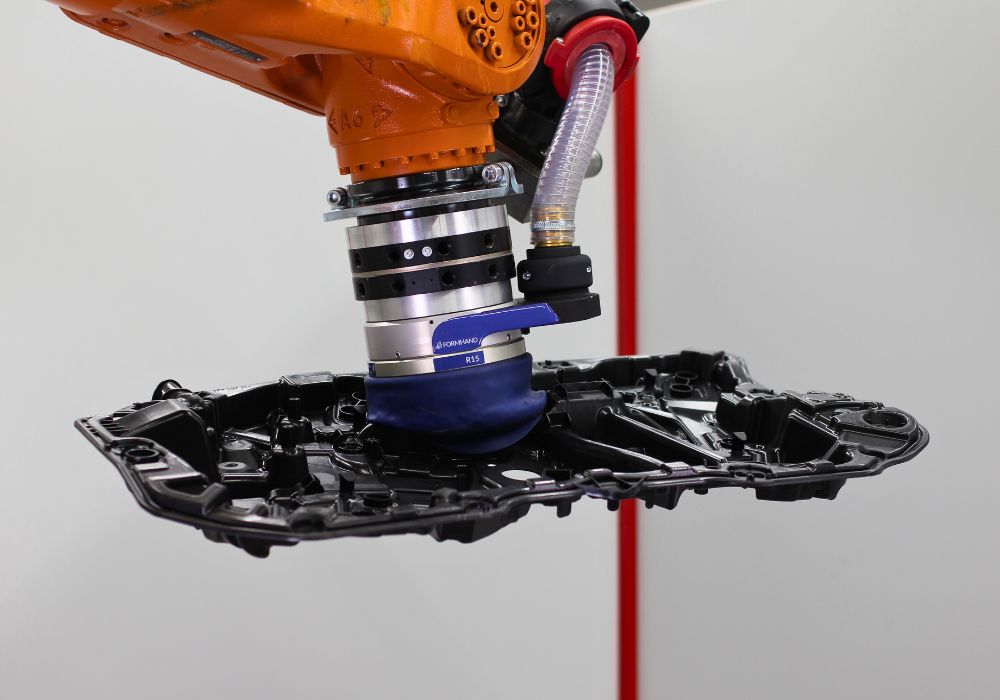

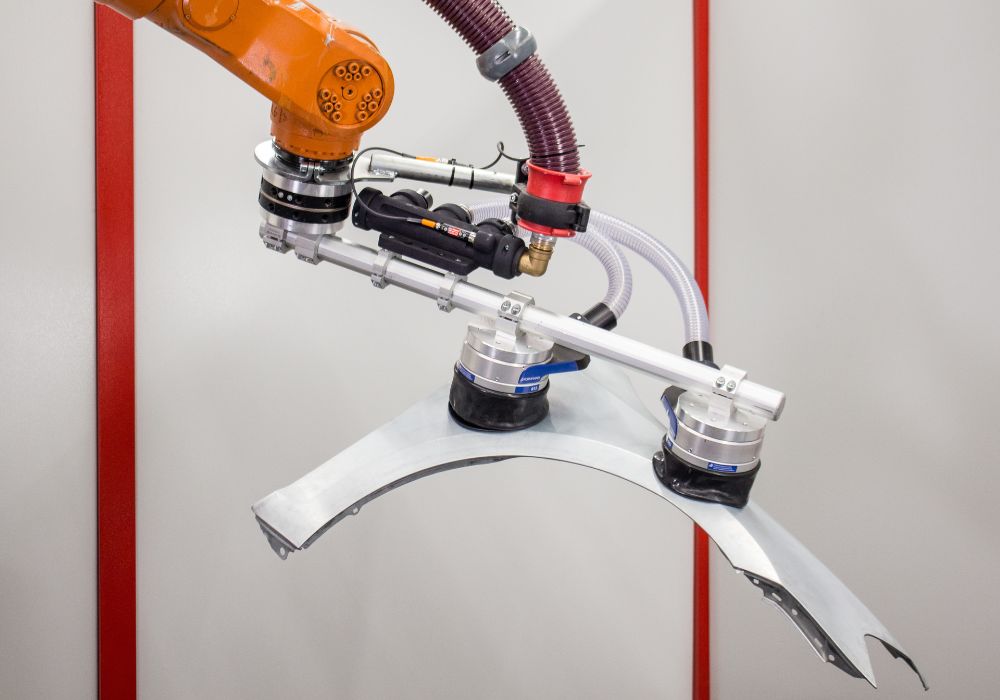

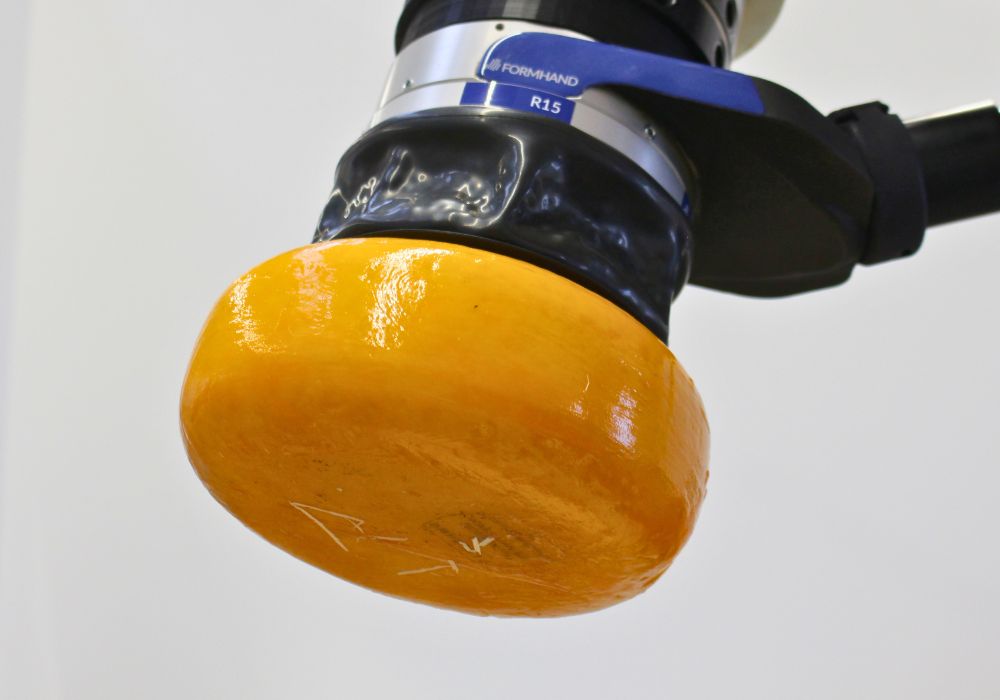

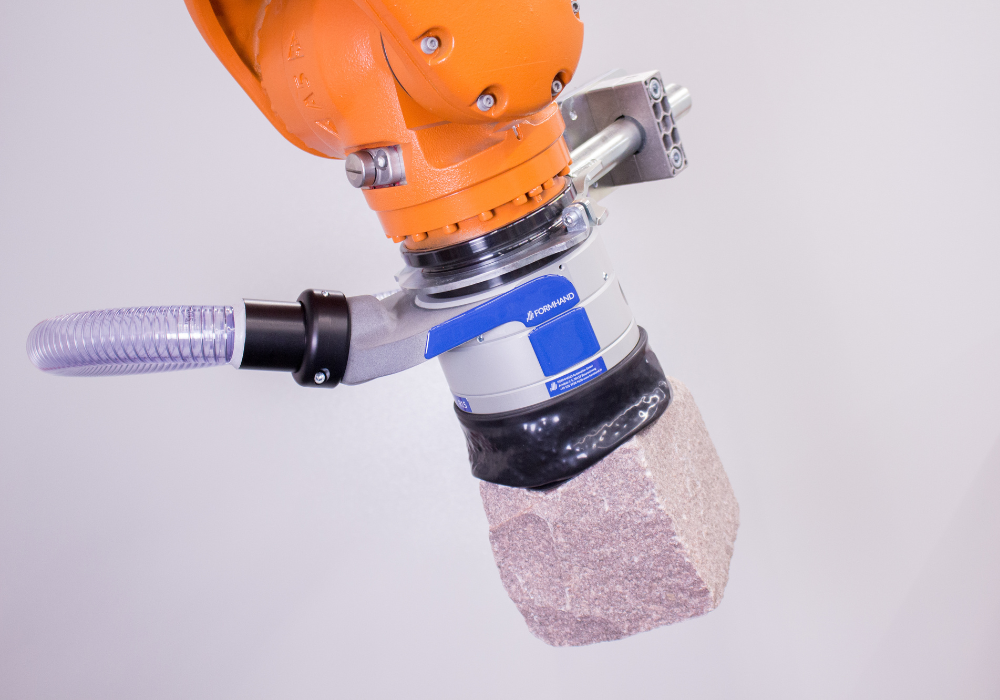

      FH-R15 im Einsatz

        Downloadbereich zum FH-R15

        • FH-R15 DE/EN Datenblatt

          Download

          Datendownload

          Wenn Sie uns Ihre E-Mail-Adresse hinterlegen, senden wir Ihnen das angefragte Dokument als Downloadlink zu. Bitte prüfen Sie Ihren Posteingang.
          Anfrage senden ×

        • Infobroschüre zu FORMHAND: Unternehmen und Produkte

          Download

        • Kurzbeschreibung der FORMHAND-Technologie

          Download

        Haben Sie noch Fragen zu unseren Produkten?

        Haben Sie noch Fragen zur FORMHAND-Technologie? Schauen Sie sich gerne in unseren FAQ Bereich um. Dort klären wir spannende Fragen rund um unsere Greifkissen. Oder kontaktieren Sie uns direkt über unser Kontaktformular.
